ชิปขยายสัญญาณรามานความละเอียดสูง (ONSPEC หรือ SERS Chip)

ดาวน์โหลดเอกสาร
นักวิจัย
ดร.นพดล นันทวงศ์
ดร.พิทักษ์ เอี่ยมชัย
หน่วยงาน
กลุ่มวิจัยอุปกรณ์สเปกโทรสโกปีและเซนเซอร์
ศูนย์เทคโนโลยีอิเล็กทรอนิกส์และคอมพิวเตอร์แห่งชาติ (NECTEC)
รูปแบบความร่วมมือที่เสนอ
เสาะหาผู้รับอนุญาตใช้สิทธิ
สถานภาพทรัพย์สินทางปัญญา
• คำขอสิทธิบัตร เลขที่คำขอ 1001000190 ยื่นคำขอวันที่ 5 กุมภาพันธ์ 2553
• คำขอสิทธิบัตร เลขที่คำขอ 1201001692 ยื่นคำขอวันที่ 12 เมษายน 2555
• คำขอสิทธิบัตร เลขที่คำขอ 1201002682 ยื่นคำขอวันที่ 7 มิถุนายน 2555
• คำขอสิทธิบัตร เลขที่คำขอ 1301005400 ยื่นคำขอวันที่ 26 กันยายน 2556
• คำขอสิทธิบัตร เลขที่คำขอ 1301005227 ยื่นคำขอวันที่ 19 กันยายน 2556
• คำขอสิทธิบัตร เลขที่คำขอ 1501003965 ยื่นคำขอวันที่ 10 กรกฎาคม 2558
• คำขอสิทธิบัตร เลขที่คำขอ 1501003964 ยื่นคำขอวันที่ 10 กรกฎาคม 2558
• คำขอสิทธิบัตร เลขที่คำขอ 1503001194 ยื่นคำขอวันที่ 7 สิงหาคม 2558
สถานะงานวิจัย
ได้ต้นแบบระดับ pilot scale (TRL6)
ที่มา ข้อมูลเบื้องต้น ความสำคัญของปัญหา
ปัจจุบันเทคนิคการตรวจวัดเอกลักษณ์ของสารเคมีด้วยเทคนิคตรวจวัดสัญญาณรามาน ได้รับความนิยมเพิ่มมากขึ้นเรื่อย ๆ เนื่องจากความก้าวหน้าของเทคโนโลยีแหล่งกำเนิดแสงเลเซอร์แบบ solid-state ส่งผลให้เครื่องตรวจวัดมีราคาลดลง พร้อมทั้งยังมีขนาดที่เล็กลงและยังให้ประสิทธิภาพที่สูงขึ้นอีกด้วย ทำให้มีความนิยมนำเอาระบบตรวจวัดสัญญาณรามานมาใช้เป็นเทคนิคมาตรฐานในการตรวจระบุองค์ประกอบและเอกลักษณ์ทางเคมีทั้งภายในห้องปฏิบัติการและการพกพาสำหรับตรวจในภาคสนาม อย่างไรก็ตามการตรวจวัดสัญญาณรามานมีข้อจำกัดสำหรับการวัดสารที่มีปริมาณหรือความเข้มข้นน้อยมากๆ จึงได้เกิดการพัฒนาพื้นผิวขยายสัญญาณรามาน (surface-enhanced Raman spectroscopy: SERS) เพื่อเพิ่มประสิทธิภาพการขยายสัญญาณรามานดังกล่าวในการตรวจวัดและวิเคราะห์โมเลกุลของสารเคมีได้มากจนถึงระดับที่สามารถตรวจวัดสารตกค้าง (trace) ประเภทต่าง ๆ ได้อย่างแม่นยำมากขึ้น ห้องปฏิบัติการวิจัยเทคโนโลยีฟิล์มบางเชิงแสง (OTL) ศูนย์เทคโนโลยีอิเล็กทรอนิกส์และคอมพิวเตอร์แห่งชาติ ได้พัฒนาชิปพื้นผิวขยายสัญญาณรามาน (ONSPEC) ด้วยเทคนิคการเคลือบฟิล์มบางในระบบสุญญากาศได้สำเร็จเป็นต้นแบบภาคสนาม
สรุปเทคโนโลยี

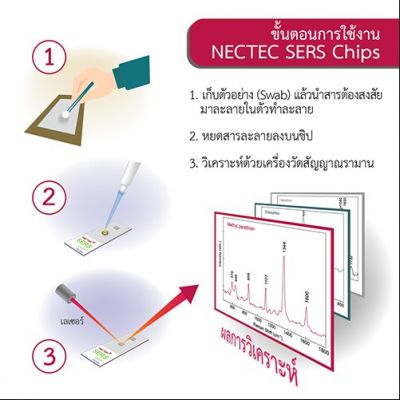

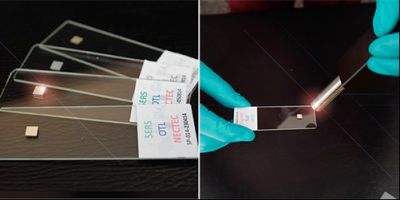

ONSPEC ดำเนินการวิจัยและพัฒนาขึ้นด้วยเทคนิคการเคลือบฟิล์มขั้นสูง โดยพัฒนาฟิล์มบางโครงสร้างนาโนของโลหะเงินที่มีคุณลักษณะเฉพาะตัวสามารถขยายสัญญาณรามานได้อย่างมีประสิทธิภาพ โดยมีค่าอัตราการขยายสัญญาณสูงกว่าผลิตภัณฑ์ประเภทเดียวกันที่มีขายในท้องตลาดกว่า 100 เท่า ในขณะที่มีต้นทุนในการผลิตที่ต่ำกว่า พื้นผิวขยายสัญญาณประกอบด้วยชิปในบรรจุภัณฑ์พร้อมใช้งาน สามารถประยุกต์ใช้ได้กับการตรวจวัดสารตัวอย่างที่มีความเจือจางมากในระดับ trace concentration ซึ่งไม่สามารถตรวจวัดได้ด้วยเทคนิคการตรวจวัดสัญญาณรามานแบบปกติ
จุดเด่นคือ เพิ่มประสิทธิภาพการตรวจวัดเอกลักษณ์ของสารเคมีด้วยเทคนิค Raman Spectroscopy ให้สามารถวัดสัญญาณของสารอินทรีย์และอนินทรีย์ในปริมาณน้อยระดับ trace concentration
